Cleat-selector

	WKZ-Number	Width	Thickness	Welding thickness	Height	Bore	Thread	Cleat group
	0342	50,80 mm	10,00 mm	0,00 mm	12,00 mm
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Downloads pdf jpg dwg dxf
	0001	100,00 mm	5,00 mm	5,00 mm	13,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads jpg dwg dxf pdf
	0002	50,00 mm	2,00 mm	2,00 mm	23,50 mm			T-Form T-Form L-Form
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group T-Form T-Form L-Form Downloads jpg dwg dxf pdf
	0003	100,00 mm	2,00 mm	2,00 mm	50,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads jpg dwg dxf pdf

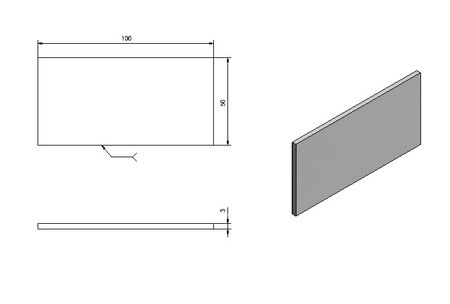

	0004	100,00 mm	3,00 mm	3,00 mm	50,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads pdf dwg dxf jpg

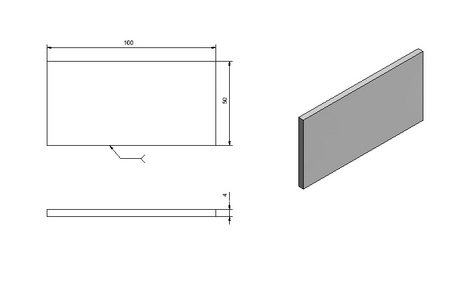

	0005	100,00 mm	4,00 mm	4,00 mm	50,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads dxf dwg pdf jpg

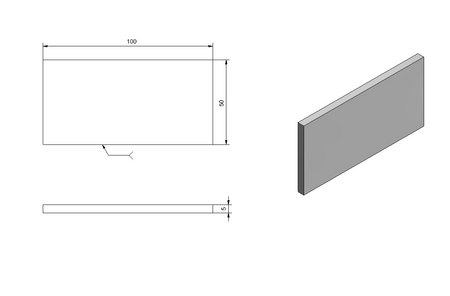

	0006	100,00 mm	5,00 mm	5,00 mm	50,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads dxf pdf dwg jpg
	0007	100,00 mm	6,00 mm	6,00 mm	50,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads jpg dxf pdf dwg
	0008	100,00 mm	8,00 mm	8,00 mm	50,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads dxf dwg pdf jpg

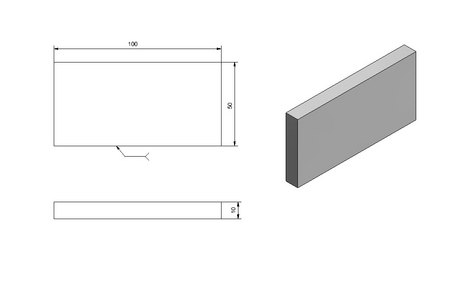

	0009	100,00 mm	10,00 mm	10,00 mm	50,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads jpg dxf dwg pdf
	0010	100,00 mm	12,00 mm	12,00 mm	50,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads jpg dwg pdf dxf

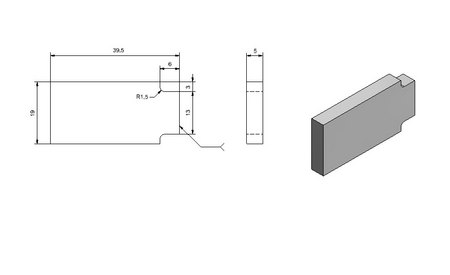

	0011	19,00 mm	5,00 mm	5,00 mm	39,50 mm			Fächer
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Fächer Downloads dxf dwg jpg pdf

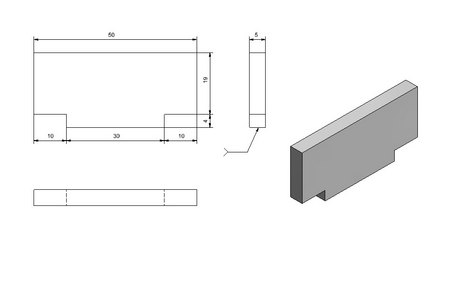

	0012	50,00 mm	5,00 mm	5,00 mm	23,00 mm			T-Form L-Form
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group T-Form L-Form Downloads dxf pdf jpg dwg

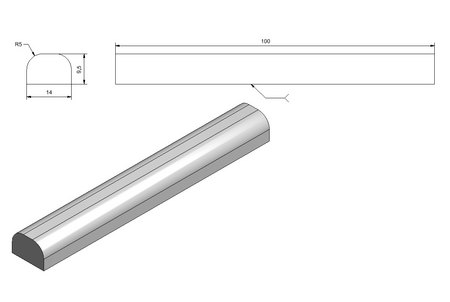

	0013	100,00 mm	14,00 mm	14,00 mm	9,50 mm			Beidseitig rund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitig rund Rund Downloads pdf dwg dxf jpg
	0014	100,00 mm	5,00 mm	5,00 mm	20,00 mm			Halbrund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Halbrund Rund Downloads dwg jpg dxf pdf

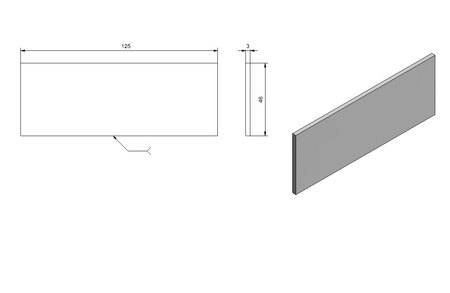

	0015	125,00 mm	3,00 mm	3,00 mm	46,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads dwg dxf pdf jpg

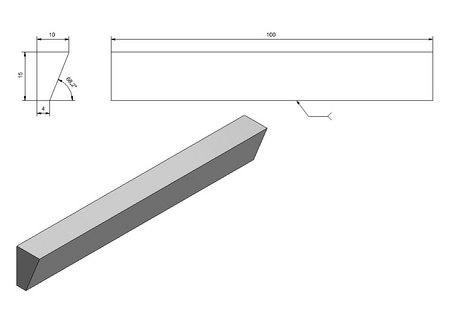

	0016	100,00 mm	10,00 mm	4,00 mm	15,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads dwg dxf jpg pdf
	0017	50,00 mm	10,00 mm	10,00 mm	25,00 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads pdf dxf dwg jpg
	0018	25,00 mm	4,00 mm	4,00 mm	6,00 mm			Rechteckig Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteckig Nut Downloads dwg dxf pdf jpg
	0019	75,00 mm	5,00 mm	5,00 mm	20,00 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads pdf dxf jpg dwg

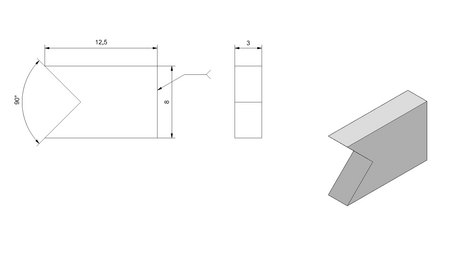

	0020	8,00 mm	3,00 mm	3,00 mm	12,50 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads pdf dwg dxf jpg

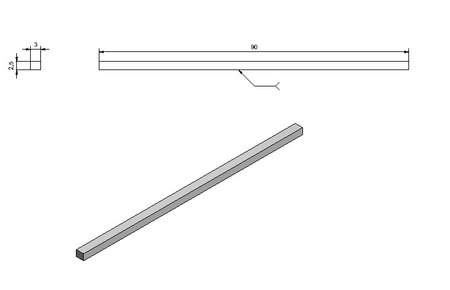

	0021	90,00 mm	3,00 mm	3,00 mm	2,50 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads pdf dxf dwg jpg
	0022	100,00 mm	12,00 mm	6,00 mm	15,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads jpg dxf pdf dwg
	0023	100,00 mm	9,00 mm	9,00 mm	6,00 mm			Einseitig rund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitig rund Rund Downloads dwg jpg dxf pdf

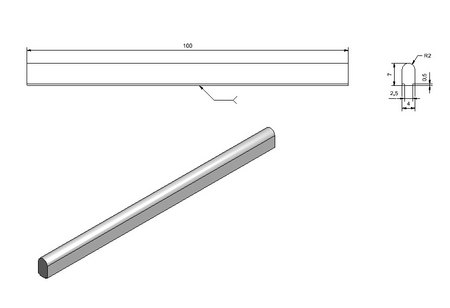

	0024	100,00 mm	4,00 mm	2,50 mm	7,00 mm			Halbrund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Halbrund Rund Downloads dxf jpg dwg pdf
	0025	50,00 mm	18,00 mm	18,00 mm	19,00 mm	10,00 mm		Loch quer Loch
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Loch quer Loch Downloads pdf dxf jpg jpg dwg

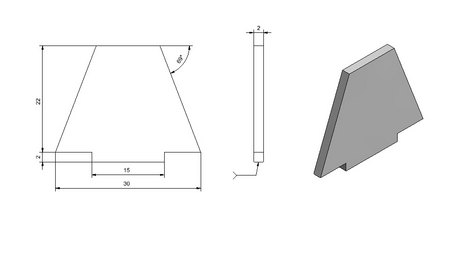

	0026	30,00 mm	2,00 mm	2,00 mm	24,00 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads dwg pdf jpg dxf
	0027	100,00 mm	8,00 mm	8,00 mm	14,00 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads pdf dxf dwg jpg

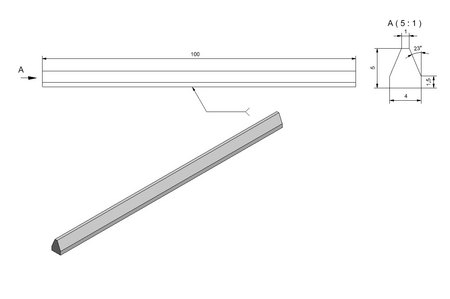

	0028	100,00 mm	4,00 mm	4,00 mm	5,00 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads dxf dwg pdf jpg
	0029	32,00 mm	4,00 mm	4,00 mm	18,00 mm			Rechteckig Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteckig Nut Downloads jpg pdf dwg dxf
	0030	100,00 mm	12,00 mm	7,00 mm	16,00 mm	6,00 mm		Loch quer Loch
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Loch quer Loch Downloads dwg dxf jpg pdf
	0031	75,00 mm	10,00 mm	10,00 mm	24,00 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads dwg dxf jpg pdf

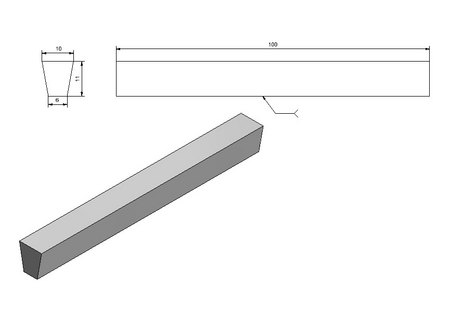

	0032	100,00 mm	10,00 mm	6,00 mm	11,00 mm			Beidseitiges Trapez V-Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez V-Trapez Downloads pdf dwg jpg jpg dxf

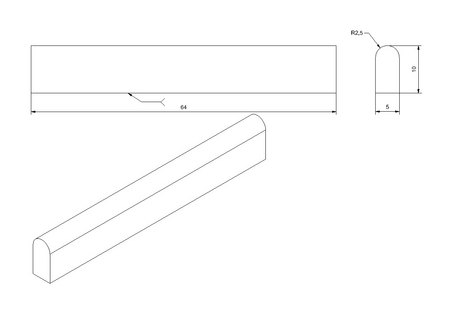

	0033	64,00 mm	5,00 mm	5,00 mm	10,00 mm			Halbrund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Halbrund Rund Downloads dwg dxf jpg pdf
	0034	100,00 mm	6,50 mm	6,50 mm	9,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads pdf dwg dxf jpg

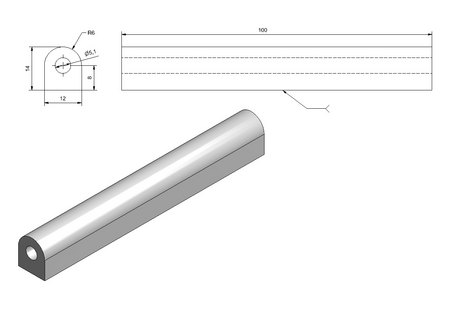

	0035	100,00 mm	12,00 mm	12,00 mm	14,00 mm	5,10 mm		Loch quer Loch
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Loch quer Loch Downloads dxf jpg pdf dwg
	0036	100,00 mm	18,00 mm	5,00 mm	8,00 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads jpg dxf pdf dwg

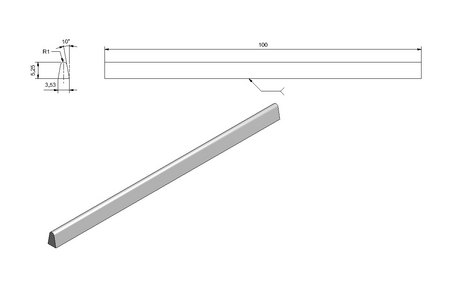

	0037	100,00 mm	3,50 mm	3,50 mm	5,30 mm			Halbrund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Halbrund Rund Downloads jpg dxf pdf dwg
	0038	100,00 mm	9,50 mm	8,00 mm	5,00 mm			Beidseitiges Trapez V-Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez V-Trapez Downloads jpg pdf dwg dxf
	0039	50,00 mm	10,00 mm	8,00 mm	10,00 mm		M5	Gewindebuchse Einlegeteil
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Gewindebuchse Einlegeteil Downloads dwg jpg pdf dxf

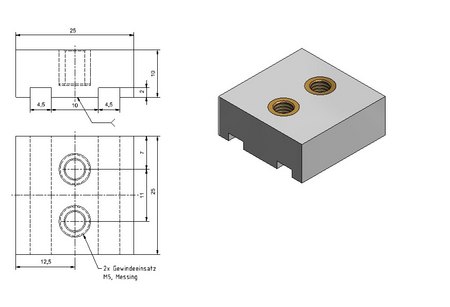

	0040	25,00 mm	25,00 mm	10,00 mm	10,00 mm		M5	Gewindebuchse Einlegeteil
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Gewindebuchse Einlegeteil Downloads dwg pdf jpg dxf

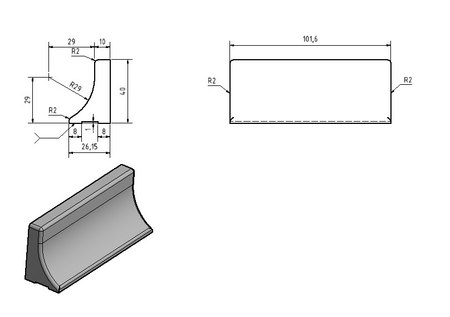

	0041	101,60 mm	26,20 mm	8,00 mm	40,00 mm			Konkav Konkav, Konvex
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Konkav Konkav, Konvex Downloads jpg dwg pdf dxf
	0042	125,00 mm	29,30 mm	8,00 mm	40,00 mm			Konkav Konkav, Konvex
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Konkav Konkav, Konvex Downloads jpg dxf pdf dwg
	0043	45,00 mm	2,50 mm	2,50 mm	125,00 mm			Fächer
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Fächer Downloads dxf dwg jpg pdf
	0044	45,00 mm	3,00 mm	3,00 mm	125,00 mm			Fächer
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Fächer Downloads dxf pdf dwg jpg
	0045	50,00 mm	12,00 mm	5,50 mm	12,50 mm	5,00 mm		Loch quer Loch
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Loch quer Loch Downloads pdf dwg dxf jpg
	0046	50,00 mm	12,00 mm	12,00 mm	12,50 mm	5,00 mm		Loch quer Loch
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Loch quer Loch Downloads dwg dxf pdf jpg
	0047	16,00 mm	21,00 mm	7,00 mm	20,00 mm			Konkav Konkav, Konvex
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Konkav Konkav, Konvex Downloads dxf pdf dwg jpg

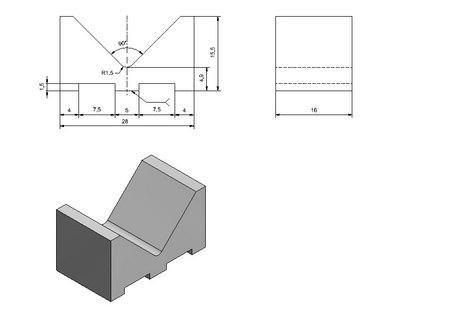

	0048	16,00 mm	28,00 mm	5,00 mm	15,50 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads pdf dwg jpg dxf
	0049	100,00 mm	9,00 mm	9,00 mm	5,00 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads dxf pdf jpg dwg

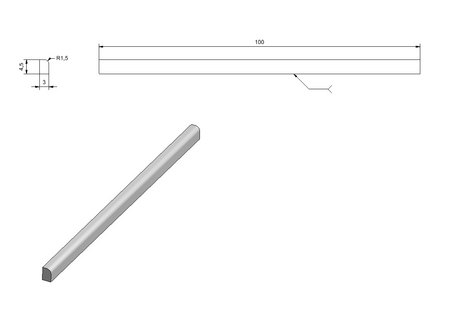

	0050	100,00 mm	3,00 mm	3,00 mm	4,50 mm			Einseitig rund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitig rund Rund Downloads jpg dwg dxf pdf

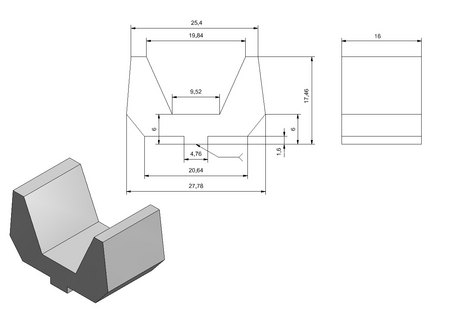

	0051	16,00 mm	27,80 mm	4,80 mm	17,50 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads jpg dwg dxf pdf
	0052	100,00 mm	9,00 mm	5,00 mm	25,00 mm			Konvex Konkav, Konvex
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Konvex Konkav, Konvex Downloads pdf dwg dxf jpg
	0053	25,00 mm	15,00 mm	15,00 mm	12,00 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads dxf jpg dwg pdf
	0054	100,00 mm	10,00 mm	10,00 mm	20,00 mm			Halbrund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Halbrund Rund Downloads pdf dxf jpg dwg

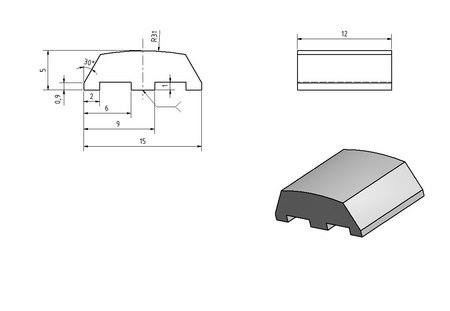

	0055	12,00 mm	15,00 mm	3,00 mm	5,00 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads jpg pdf dwg dxf

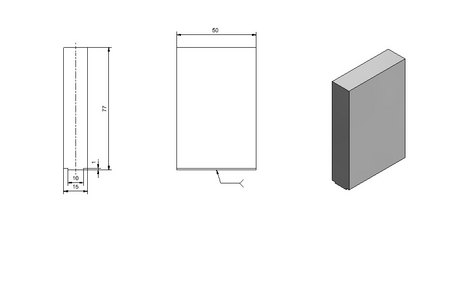

	0056	50,00 mm	15,00 mm	10,00 mm	77,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads pdf jpg dxf dwg
	0057	50,00 mm	30,00 mm	10,00 mm	20,00 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads pdf jpg dxf dwg
	0058	50,00 mm	15,00 mm	15,00 mm	14,00 mm		M6	Gewindebuchse Einlegeteil
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Gewindebuchse Einlegeteil Downloads dxf pdf jpg dwg

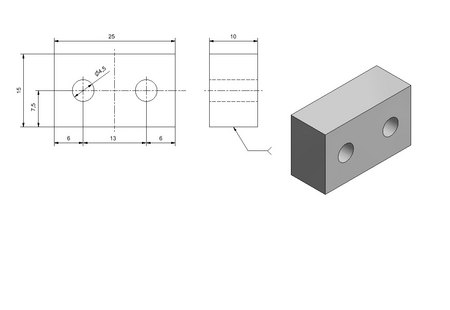

	0059	25,00 mm	10,00 mm	10,00 mm	15,00 mm		4.5	Loch längs Loch
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Loch längs Loch Downloads dwg pdf dxf jpg
	0060	120,00 mm	3,00 mm	3,00 mm	4,20 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads jpg pdf dxf dwg
	0061	90,00 mm	90,00 mm	12,00 mm	15,00 mm		M6	Gewindebuchse Einlegeteil
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Gewindebuchse Einlegeteil Downloads jpg dxf pdf dwg

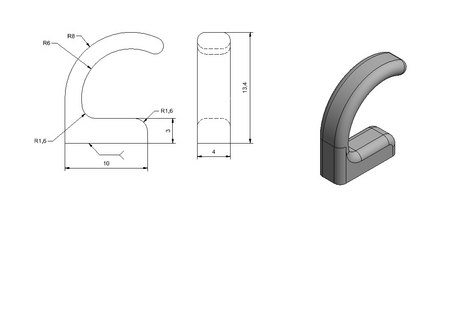

	0062	10,00 mm	4,00 mm	4,00 mm	13,40 mm			Halbrund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Halbrund Rund Downloads dxf pdf jpg dwg

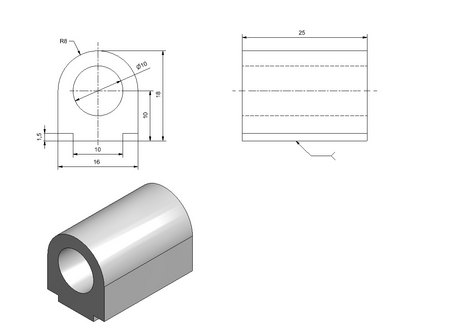

	0063	25,00 mm	16,00 mm	10,00 mm	18,00 mm	10,00 mm		Loch quer Loch
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Loch quer Loch Downloads dxf jpg dwg pdf

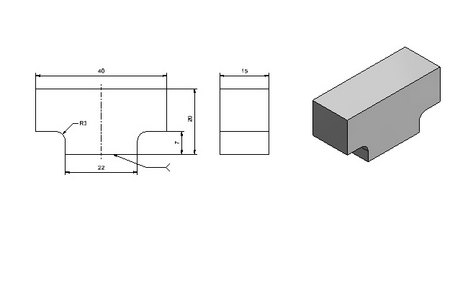

	0064	40,00 mm	15,00 mm	22,00 mm	20,00 mm			T-Form T-Form L-Form
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group T-Form T-Form L-Form Downloads jpg pdf dxf dwg
	0065	25,00 mm	15,00 mm	5,00 mm	45,00 mm			Konkav Konkav, Konvex
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Konkav Konkav, Konvex Downloads dxf dwg pdf jpg

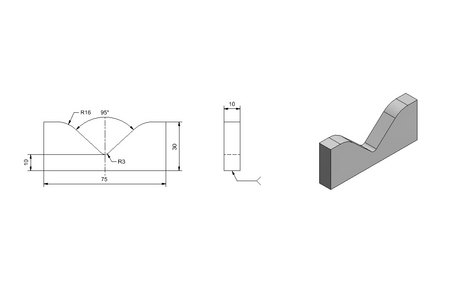

	0066	75,00 mm	10,00 mm	10,00 mm	30,00 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads pdf dxf dwg jpg

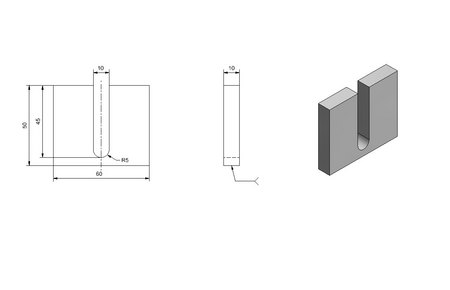

	0067	60,00 mm	10,00 mm	10,00 mm	50,00 mm			Halbrund Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Halbrund Nut Downloads dxf jpg pdf dwg
	0068	16,00 mm	5,00 mm	5,00 mm	15,00 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads dxf dwg pdf jpg
	0069	32,00 mm	9,00 mm	9,00 mm	30,00 mm			Konvex Konkav, Konvex
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Konvex Konkav, Konvex Downloads dwg pdf dxf jpg
	0070	16,00 mm	20,00 mm	8,00 mm	18,00 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads pdf dwg jpg dxf

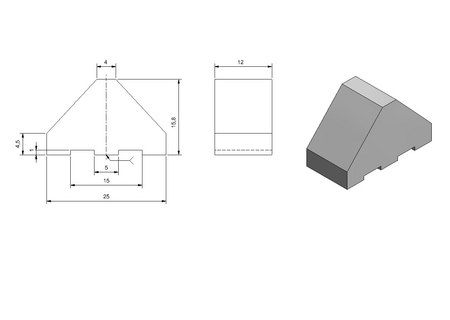

	0071	12,00 mm	25,00 mm	5,00 mm	15,80 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads dxf pdf dwg jpg
	0072	100,00 mm	4,00 mm	4,00 mm	5,00 mm			Dreieck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Dreieck Downloads jpg dwg pdf dxf

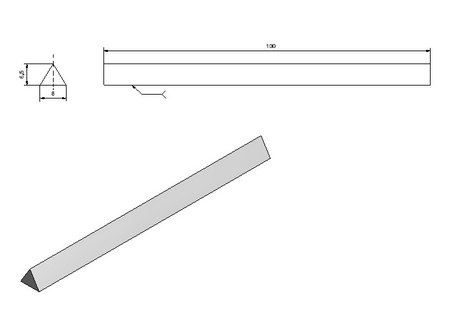

	0073	100,00 mm	8,00 mm	8,00 mm	6,50 mm			Dreieck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Dreieck Downloads dxf pdf dwg jpg

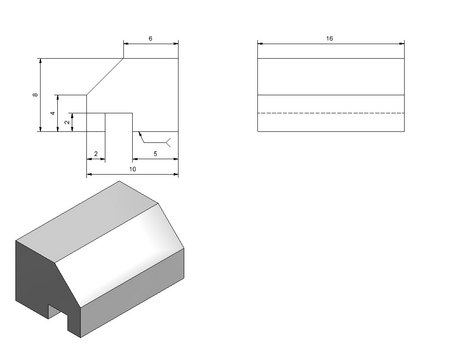

	0074	16,00 mm	10,00 mm	5,00 mm	8,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads pdf dwg dxf jpg

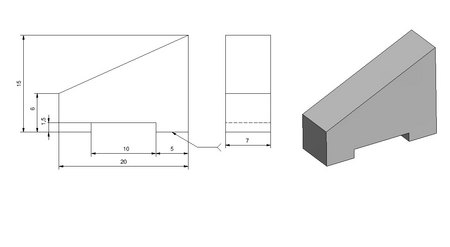

	0075	20,00 mm	7,00 mm	5,00 mm	15,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads dwg jpg dxf pdf
	0076	12,00 mm	40,00 mm	8,50 mm	17,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads dwg jpg pdf dxf

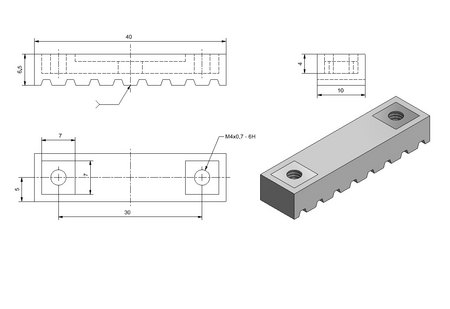

	0077	10,00 mm	40,00 mm	10,00 mm	6,50 mm		M4	Einlegeteil
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einlegeteil Downloads dxf dwg pdf jpg
	0078	100,00 mm	10,00 mm	10,00 mm	22,50 mm			Halbrund Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Halbrund Nut Downloads pdf jpg dxf dwg
	0080	48,00 mm	15,00 mm	10,00 mm	8,00 mm			L-Form T-Form L-Form
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group L-Form T-Form L-Form Downloads dwg dxf pdf jpg

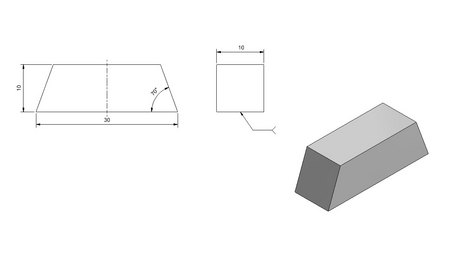

	0081	30,00 mm	10,00 mm	10,00 mm	10,00 mm			Beidseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Beidseitiges Trapez Trapez Downloads jpg dxf dwg pdf

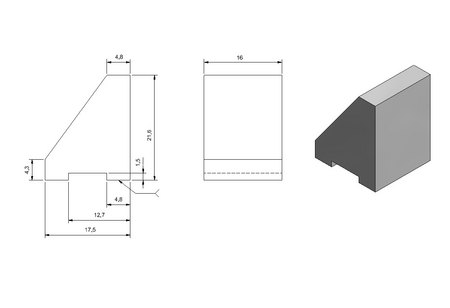

	0082	17,50 mm	16,00 mm	4,80 mm	21,60 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads jpg pdf dxf dwg
	0083	16,00 mm	20,00 mm	7,00 mm	19,00 mm			Trapez als Abstützung Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Trapez als Abstützung Trapez Downloads dxf jpg pdf dwg
	0084	15,00 mm	34,00 mm	10,00 mm	15,00 mm			Trapez Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Trapez Nut Downloads jpg pdf dxf dwg
	0085	16,00 mm	20,00 mm	7,00 mm	15,00 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads jpg dxf pdf dwg
	0086	32,00 mm	8,00 mm	8,00 mm	25,70 mm			T-Form T-Form L-Form
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group T-Form T-Form L-Form Downloads jpg pdf dwg dxf
	0087	25,00 mm	10,00 mm	10,00 mm	30,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads dxf dwg jpg pdf
	0088	12,00 mm	18,00 mm	9,00 mm	12,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads jpg dxf pdf dwg
	0089	12,00 mm	35,00 mm	7,00 mm	65,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads dwg dxf pdf jpg

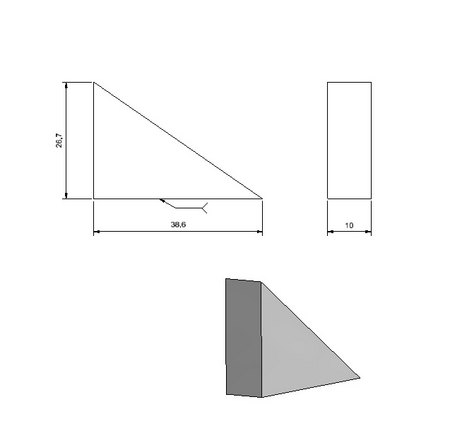

	0090	38,60 mm	10,00 mm	10,00 mm	26,70 mm			Dreieck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Dreieck Downloads dwg dxf jpg pdf

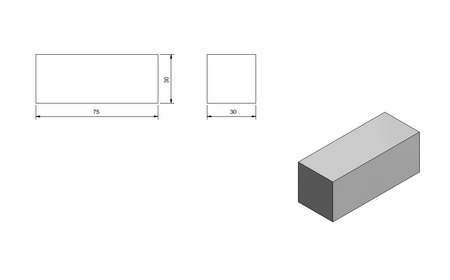

	0091	75,00 mm	30,00 mm	0,00 mm	30,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads jpg dwg pdf dxf
	0092	100,00 mm	2,50 mm	2,50 mm	3,50 mm			Halbrund Rund
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Halbrund Rund Downloads dxf dwg pdf jpg

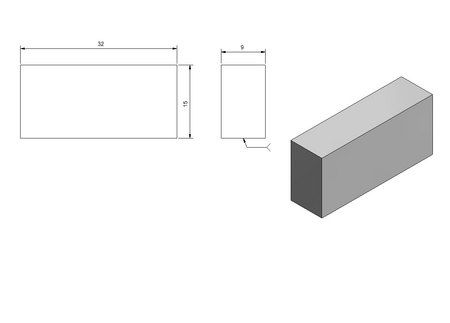

	0093	32,00 mm	15,00 mm	9,00 mm	6,50 mm			Gewindebuchse Einlegeteil
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Gewindebuchse Einlegeteil Downloads jpg dwg pdf dxf
	0094	10,00 mm	15,20 mm	6,00 mm	6,50 mm			Trapez Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Trapez Nut Downloads dxf dwg pdf jpg

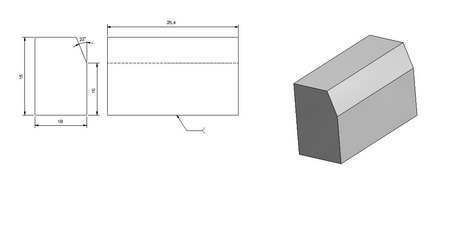

	0095	25,40 mm	10,00 mm	10,00 mm	15,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads dxf dwg jpg pdf

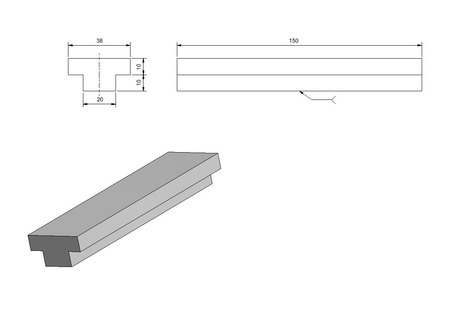

	0096	150,00 mm	38,00 mm	20,00 mm	20,00 mm			T-Form T-Form L-Form
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group T-Form T-Form L-Form Downloads dxf dwg pdf jpg
	0097	25,00 mm	48,00 mm	8,00 mm	20,00 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads pdf dwg jpg dxf

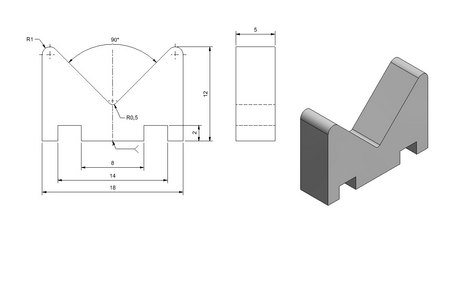

	0098	18,00 mm	5,00 mm	8,00 mm	12,00 mm			Prisma Nut
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Prisma Nut Downloads jpg dwg pdf dxf

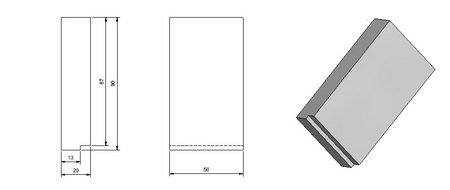

	0099	50,00 mm	20,00 mm	13,00 mm	90,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads pdf jpg dxf dwg

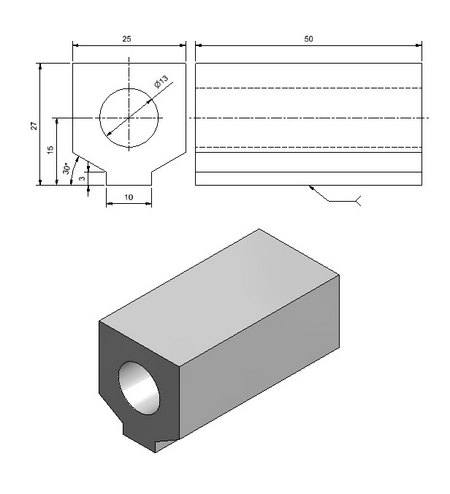

	0100	50,00 mm	25,00 mm	10,00 mm	27,00 mm			Loch quer Loch
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Loch quer Loch Downloads dwg dxf jpg pdf
	0101	19,10 mm	10,00 mm	10,00 mm	20,00 mm			L-Form T-Form L-Form
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group L-Form T-Form L-Form Downloads dwg pdf dxf jpg

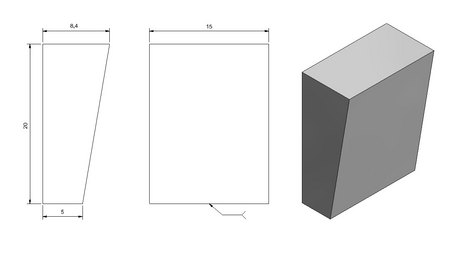

	0102	15,00 mm	8,40 mm	5,00 mm	20,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads jpg dxf dwg pdf

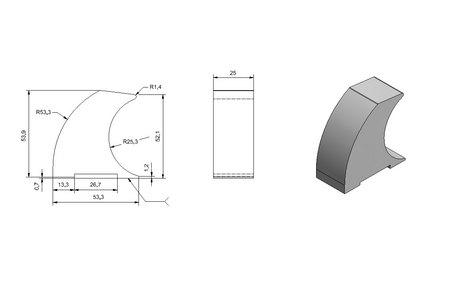

	0103	25,00 mm	53,30 mm	13,30 mm	54,00 mm			Konkav Konkav, Konvex
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Konkav Konkav, Konvex Downloads dxf pdf dwg jpg

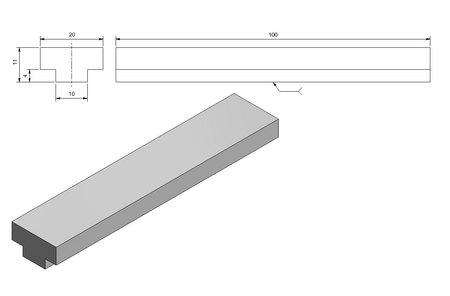

	0104	100,00 mm	20,00 mm	10,00 mm	11,00 mm			T-Form T-Form L-Form
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group T-Form T-Form L-Form Downloads jpg dxf pdf dwg
	0105	25,00 mm	19,00 mm	5,50 mm	15,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads pdf jpg dwg dxf

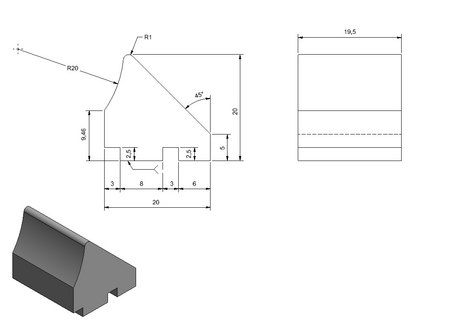

	0106	20,00 mm	20,00 mm	8,00 mm	20,00 mm			Konkav Konkav, Konvex
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Konkav Konkav, Konvex Downloads jpg dxf pdf dwg

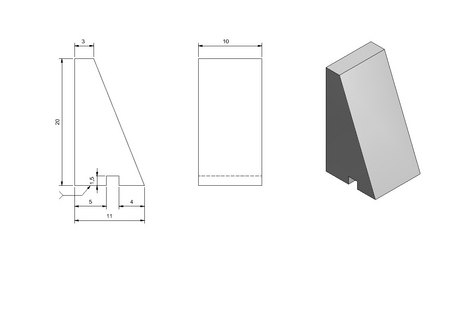

	0107	10,00 mm	11,00 mm	5,00 mm	20,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads pdf jpg dxf dwg

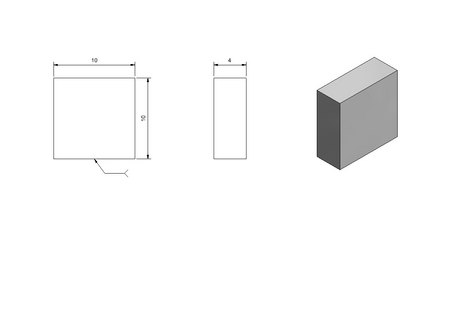

	0108	10,00 mm	4,00 mm	4,00 mm	10,00 mm			Rechteck
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Rechteck Downloads jpg dxf dwg pdf
	0109	25,00 mm	19,00 mm	5,50 mm	15,00 mm			Einseitiges Trapez Trapez
Material PU 92 Shore A PU 85 Shore A PU 65 Shore A PU 98 Shore A GFK PU FDA 85 Shore A Cleat group Einseitiges Trapez Trapez Downloads

WKZ-Number

Scale

Cleat group

Material
